ksqlDB 소개

@Frank Oh · October 28, 2022 · 19 min read
kafka
ksql
ksqldb
sql
kstream
stream

SERIES: Apache Kafka (5)

What

ksqlDB (formerly Kafka SQL, KSQL)는 Kafka를 위한 스트리밍 SQL 엔진이다. SQL 인터페이스를 제공하고 있어 익숙한 SQL 구문으로 개발자들이 쉽게 Kafka에서 스트리밍 처리를 할 수 있게 도와준다. ksqlDB에서 제공하는 기능은 다음과 같다.

1.1 Feature

  • 친숙하고 가벼운 SQL 구문을 통해 관계형 데이터베이스에 유사하게 접근하는 방식과 비슷하게 실시간 스트리밍 처리를 가능
  • ksqlDB는 fault-tolerant, scale이 가능하도록 설계
  • ksqlDB 내에서 Kafka Connect를 관리기능 제공

  • 데이터 필터링, 변환, 집계, 조인, 윈도우 및 세션화를 포함하여 광범위한 스트리밍 작업을 위해 여러 함수 지원

    • ex. SUM, COUNT, UCASE, REPLACE, TRIM

  • KSQL 사용자 정의 함수도 구현 가능하도록 지원

    • 람다 함수도 지원

참고

1.2 ksqlDB Architecture

Diagram showing architecture of ksqlDB
Diagram showing architecture of ksqlDB

ksqlDB client

  • ksqlDB CLI

    • MySQL이나 PostgreSQL과 같은 console을 command interface (CLI)를 제공한다

  • ksqlDB UI

    • Control Center (유료 버전)는 Kafka 클러스터, 브로커, 토픽, Connector, ksqlDB 등을 포함한 주요 구성 요소를 한 곳에서 관리하고 모니터링할 수 있는 GUI 이다

REST Interface

  • ksqlDB client가 ksqlDB Engine 에 접근하게 도와준다

ksqlDB Engine

  • KSQL 구문과 쿼리를 실행한다
  • 사용자는 KSQL 구문으로 어플리케이션 로직을 정의하고 엔진은 KSQL 구문을 파싱, 빌드해서 KSQL 서버에서 실행시킨다
  • 각 KSQL서버들은 KSQL 엔진을 인스턴스로 실행시킨다

  • 엔진에서는 RocksDB를 내부 상태 저장소로 사용된다

    • ksqlDB는 Materialized View를 로컬로 디스크에 저장하는데 RocksDB를 사용한다
    • RocksDB는 빠른 embedded key-value 저장소이고 library로 제공된다

"RocksDB는 Facebook에서 시작된 오픈소스 데이터베이스 개발 프로젝트로, 서버 워크로드와 같은 대용량 데이터 처리에 적합하고 빠른 저장장치, 특히 플래시 저장장치에서 높은 성능을 내도록 최적화되어 있다"

참고

Why

ksqlDB를 왜 사용하면 좋은지 알아보아요.

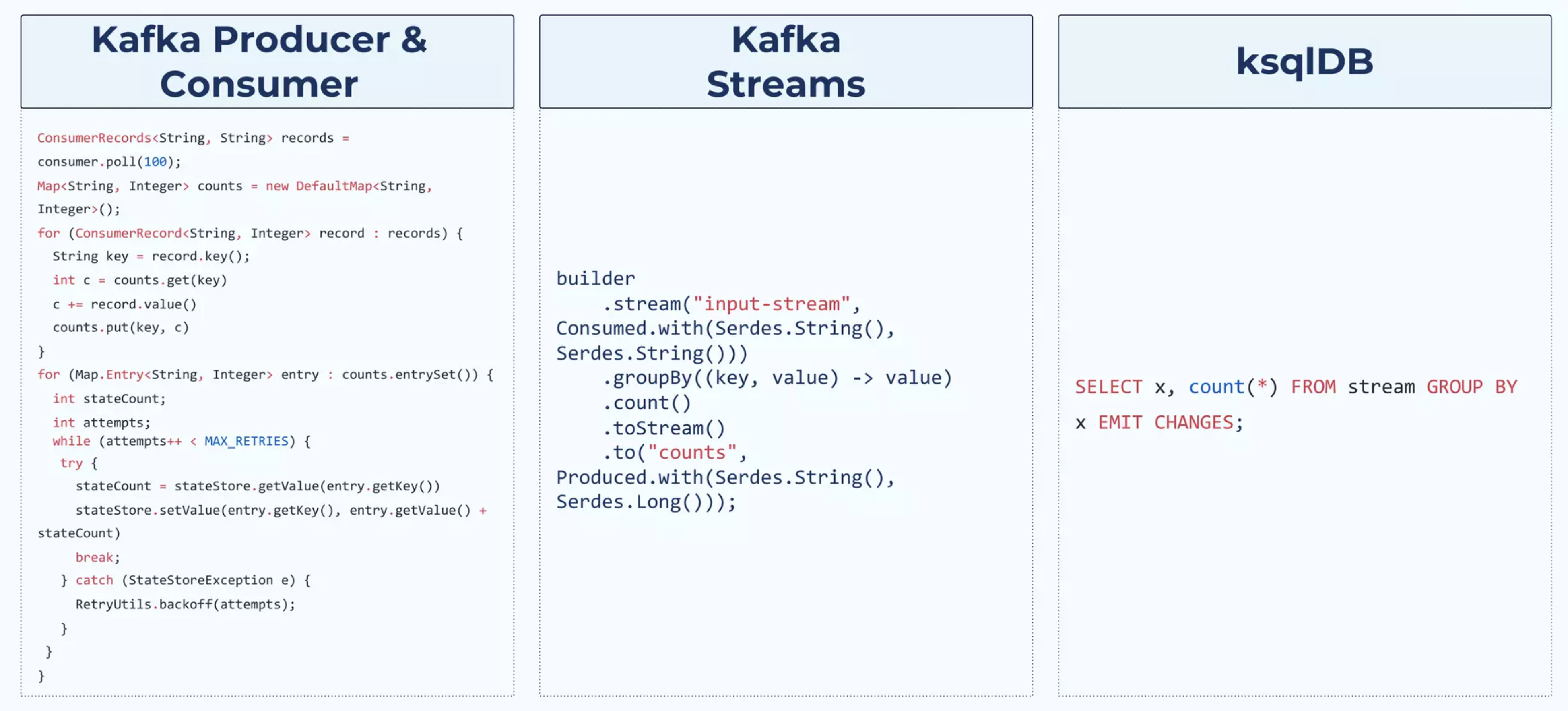

1.Kafka 스트림 처리에 대한 3가지 방법

Kafka 스트림 처리에 대한 3가지 방법
Kafka 스트림 처리에 대한 3가지 방법

2. ksqlDB vs Kafka Streams

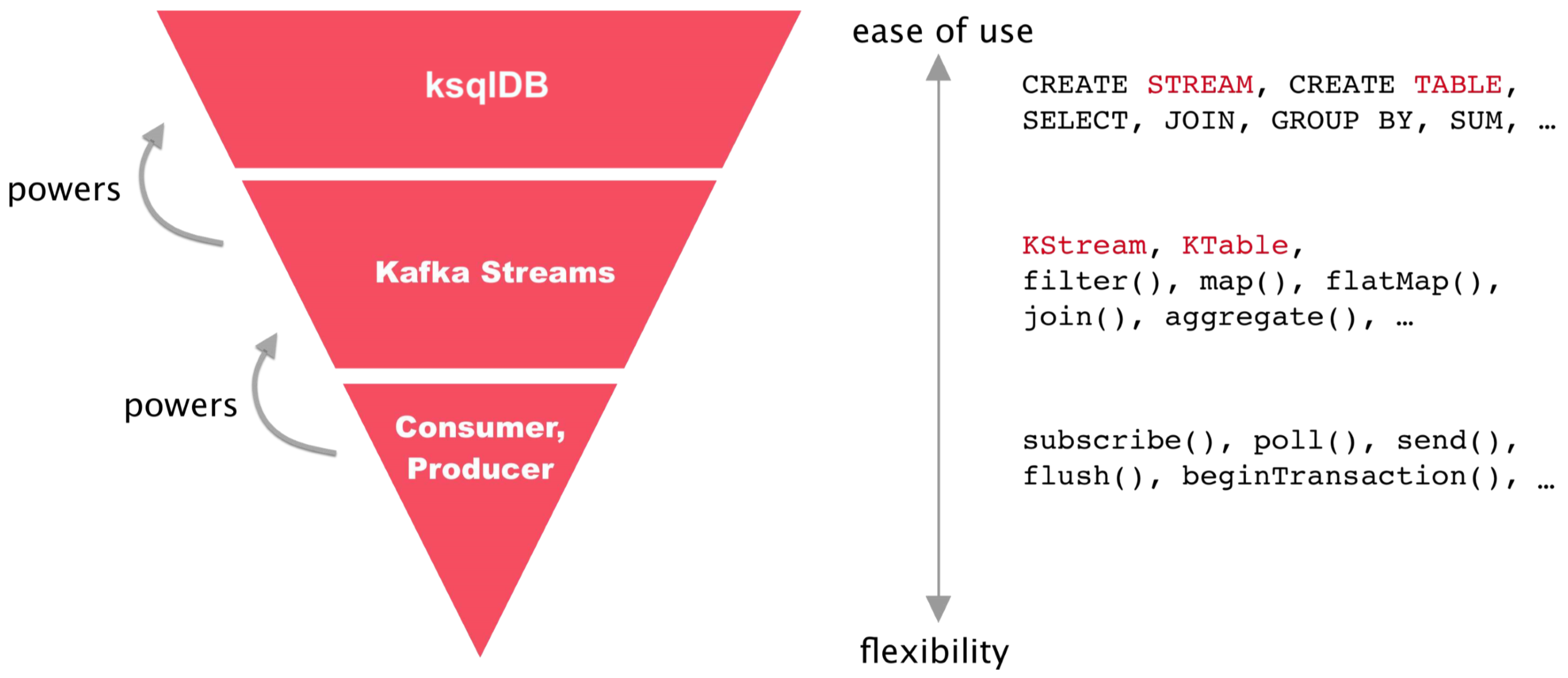

The Confluent Platform stack, with ksqlDB built on Kafka Streams
The Confluent Platform stack, with ksqlDB built on Kafka Streams

  • ksqlDB

    • Kafka Streams library 기반으로 개발되었다
    • KSQL CLI interactive 하게 바로 스트리밍 처리를 확인해 볼 수 있다
    • 익숙한 SQL 구문을 사용해서 빠르게 스트리밍 처리를 해 볼 수 있다

  • Kafka Streams

    • Kafka 기반의 스트리밍 처리를 할 수 있게 도와주는 라이브러리이다
    • 더 복잡한 스트리밍 처리가 필요한 경우 Kafka Streams을 사용하는 게 더 좋을 수 있다
    • ksqlDB와 비교했을 때 학습과 라이브러리에 대한 이해 및 경험치가 더 필요하다

참고

Who

ksqlDB는 Confluent 회사에 의해서 2017년부터 개발되었다.

History

Kafka

  • 2010년 LinkedIn에서 내부 회사에서 발생하고 있는 이슈들을 해결하기 위해 만들어짐
  • 2011년 Apache Kafka 오픈소스로 세상에 처음 공개

  • 2014년 Confluent 회사 설립

    • Kafka 공동 창시자가 LinkedIn을 나와서 새로운 회사를 설립

Kafka Connect

  • 2015년 Kafka 0.9.0.0 relealse 버전에 포함

Kafka Stream

  • 2016년 Kafka 0.10.0.0 release 버전에 포함

ksqlDB

  • 2017년 KSQL Developer Preview로 공개
  • 2019년 KSQL (Kafka SQL) -> ksqlDB 재브랜딩을 위해 새로운 이름올 변경

참고

Where

다음과 같이 여러 회사에서 공식적으로 ksqlDB를 사용하고 있다. 국내에서는 LINE에서 ksqlDB를 이용해서 AB Test Report 시스템을 개선했다고 한다.

  • Naver LINE

    • AB Test Report
    • 기존 시스템 구조에서는 Redis에 저장된 event log를 가져와 join window를 구현함
    • ksqlDB를 사용해서 아키텍쳐가 단순화됨 (join two streams without redis)
  • ticketmaster - 티켓 판매 회사
  • Nuuly - 옷 렌탈 및 재판재 서비스
  • ACERTUS - 자동차 픽업/배달 서비스
  • optimove - CRM 마케팅 소프트웨어 (w/ AI)를 서비스로 개발 및 판매하는 비상장 회사
  • Bosch: 자동차 및 산업 기술, 소비재 및 빌딩 기술 분야의 선도적 기업
  • Voicebridge: voice-based systems for rural populations in developing countries that lack internet access

ksqlDB 사용하는 회사
ksqlDB 사용하는 회사

ksqlDB 사용하는 회사
ksqlDB 사용하는 회사

ksqlDB 사용하는 회사
ksqlDB 사용하는 회사

참고

How

1. Installation on local-machine

로컬환경에서 쉽게 여러 Kafka 구성요소를 구동하기 위해 docker-compose로 실행한다. 먼저 docker-compose.yml 파일을 다운로드한다.

$ curl --output docker-compose.yml \
  https://raw.githubusercontent.com/kenshin579/tutorials-go/master/kafka/confluent/docker-compose.yml

Confluent Platform stack을 시작시킨다.

$ docker-compose up -d

KSQL Interactive CLI 시작하기

$ docker exec -it ksqldb-cli ksql http://ksqldb-server:8088
OpenJDK 64-Bit Server VM warning: Option UseConcMarkSweepGC was deprecated in version 9.0 and will likely be removed in a future release.

                  ===========================================
                  =       _              _ ____  ____       =
                  =      | | _____  __ _| |  _ \| __ )      =
                  =      | |/ / __|/ _` | | | | |  _ \      =
                  =      |   <\__ \ (_| | | |_| | |_) |     =
                  =      |_|\_\___/\__, |_|____/|____/      =
                  =                   |_|                   =
                  =        The Database purpose-built       =
                  =        for stream processing apps       =
                  ===========================================

Copyright 2017-2022 Confluent Inc.

CLI v7.2.2, Server v7.2.2 located at http://ksqldb-server:8088
Server Status: RUNNING

Having trouble? Type 'help' (case-insensitive) for a rundown of how things work!

ksql>

2. KSQL Usage

예제를 통해서 조금 더 ksqlDB에 대해서 알아보자.

2.1 Collections : Stream vs Table

2.1.1 Stream

  • 영속적으로 무제한의 스트리밍 되는 이벤트 컬렉션이다

    • Partition으로 데이터가 관리

  • Row은 일단 생성된 후에는 변경이 불가능하다 (immutable, append-only)

    • 각 Row는 특정 partition에 저장된다
    • INSERT만 가능하다
  • Stream, Table 또는 Kafka Topic에서 새 Stream를 생성할 수 있다
# 기존 Kafka topic에서 Stream을 생성하거나 Topic이 없는 경우에는 자동 생성된다
ksql> CREATE STREAM riderLocations (profileId VARCHAR, latitude DOUBLE, longitude DOUBLE)
  WITH (kafka_topic='locations', value_format='json', partitions=1);

# 다른 Stream에서 새로운 Stream을 생성할 수 있다
ksql> CREATE STREAM myCurrentLocation AS
SELECT profileId,
       latitude AS la,
       longitude AS lo
FROM riderlocations
WHERE profileId = 'c2309eec'
    EMIT CHANGES;
  • kafka_topic - 기존 Kafka topic에서 Stream을 생성하거나 Topic이 없는 경우에는 자동 생성된다
  • value_format - Kafka topci에 저장된 메시지의 인코딩 방식을 지정한다
  • partitions - Kafka topic의 partition 수를 지정한다

2.1.2 Table (Materialized view)

  • Table 데이터는 현재 최신 상태를 가지고 mutable한 이벤트 컬렉션이다
  • Row은 변경 가능하며 Primary Key가 있어야 한다
  • INSERT, UPDATE, DELETE이 가능하다
  • Stream, Table 또는 Kafka Topic 에서 새 Table 생성 가능하다

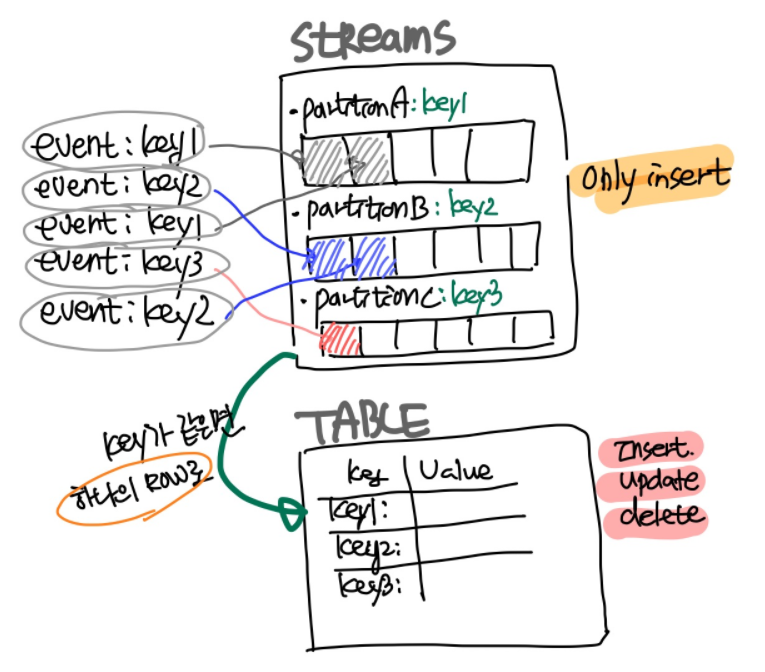

Stream vs Table
Stream vs Table

# rider 들의 최신 위치를 추적하는 materialized view를 생성한다
ksql> CREATE TABLE currentLocation AS
  SELECT profileId,
         LATEST_BY_OFFSET(latitude) AS la,
         LATEST_BY_OFFSET(longitude) AS lo
  FROM riderlocations
  GROUP BY profileId
  EMIT CHANGES;

# 라이더가 주어진 위치에서 얼마나 떨어져 있는지 확인하는 table을 생성한다
ksql> CREATE TABLE ridersNearMountainView AS
SELECT ROUND(GEO_DISTANCE(la, lo, 37.4133, -122.1162), -1) AS distanceInMiles,
       COLLECT_LIST(profileId) AS riders,
       COUNT(*) AS count
  FROM currentLocation
  GROUP BY ROUND(GEO_DISTANCE(la, lo, 37.4133, -122.1162), -1);

  • LATEST_BY_OFFSET

    • 특정 column의 최신 값을 반환하는 aggregate 함수이다

  • EMIT CHANGES

    • EMIT CHANGES 절을 추가하면 모든 변경 사항을 지속적으로 받을 수 있다

  • COLLECT_LIST(col1)

    • col1의 모든 값을 포함한 array를 반환한다

참고

2.2 Query

2.2.1 Push Query (Continous Query)

  • Push query는 실시간 변경 되는 결과를 구독할 수 있다
  • EMIT 절은 쿼리를 영속적으로 계속 실행시킨다
  • CLI에서 시작한 push query를 종료하려면 ctrl+C를 눌러야한다
# Stream의 데이터를 지속적으로 조회하고 쿼리가 계속 실행된다
ksql> SELECT * FROM riderLocations
WHERE GEO_DISTANCE(latitude, longitude, 37.4133, -122.1162) <= 5 EMIT CHANGES;

# Table의 데이터를 지속적으로 조회하고 쿼리가 계속 실행된다
ksql> SELECT * FROM currentLocation EMIT CHANGES;

ksqlDB에 실제 데이터를 넣어보자. 아래는 riderLocations stream에 insert 하는 거라 riderLocations와 연관된 Kafka Topic에 publish 하는 것과 같다.

ksql> INSERT INTO riderLocations (profileId, latitude, longitude) VALUES ('c2309eec', 37.7877, -122.4205);
INSERT INTO riderLocations (profileId, latitude, longitude) VALUES ('18f4ea86', 37.3903, -122.0643);
INSERT INTO riderLocations (profileId, latitude, longitude) VALUES ('4ab5cbad', 37.3952, -122.0813);
INSERT INTO riderLocations (profileId, latitude, longitude) VALUES ('8b6eae59', 37.3944, -122.0813);
INSERT INTO riderLocations (profileId, latitude, longitude) VALUES ('4a7c7b41', 37.4049, -122.0822);
INSERT INTO riderLocations (profileId, latitude, longitude) VALUES ('4ddad000', 37.7857, -122.4011);

Kafka CLI 명령어로도 publish 할 수 있다.

$ kafka-console-producer.sh --bootstrap-server localhost:9092 --topic locations
> {"profileId": "c2309ee5", "latitude": 42.7877, "longitude": -122.4205}

2.2.2 Pull Query (Classic Query)

  • Pull Query는 테이블의 현재 상태를 가져온다
# 현재 Mountain View에서 10 마일 이내에있는 모든 라이더를 검색
ksql> SELECT * from ridersNearMountainView WHERE distanceInMiles <= 10;

참고

2. Control Center

지금까지 CLI에서만 ksqlDB를 사용해 보았는데요. Control Center에서도 ksqlDB를 사용해보겠습니다. http://localhost:9021 에 접속한다.

2.1 Datagen Source Connector

Datagen Source Connector는 개발 및 테스트를 위해 Mock 데이터를 생성해주는 connector이다. 설정한 값에 따라서 주기적으로 데이터를 생성해주어 연속적으로 데이터를 계속 받는 시뮬레이션이 가능하다.

2.1.1 Generate Mock Data

pageviews와 users를 mock으로 생성한다.

Connect > Add Connector 버튼 클릭 > DatagenConnector 선택이후 아래 정보를 입력한다.

# pageviews mock 데이터 생성
{
  "name": "datagen-pageviews",
  "config": {
    "name": "datagen-pageviews",
    "connector.class": "io.confluent.kafka.connect.datagen.DatagenConnector",
    "key.converter": "org.apache.kafka.connect.storage.StringConverter",
    "kafka.topic": "pageviews",
    "max.interval": "100",
    "quickstart": "pageviews"
  }
}

# users mock 데이터 생성
{
  "name": "datagen-users",
  "config": {
    "name": "datagen-users",
    "connector.class": "io.confluent.kafka.connect.datagen.DatagenConnector",
    "key.converter": "org.apache.kafka.connect.storage.StringConverter",
    "kafka.topic": "users",
    "max.interval": "1000",
    "quickstart": "users"
  }
}

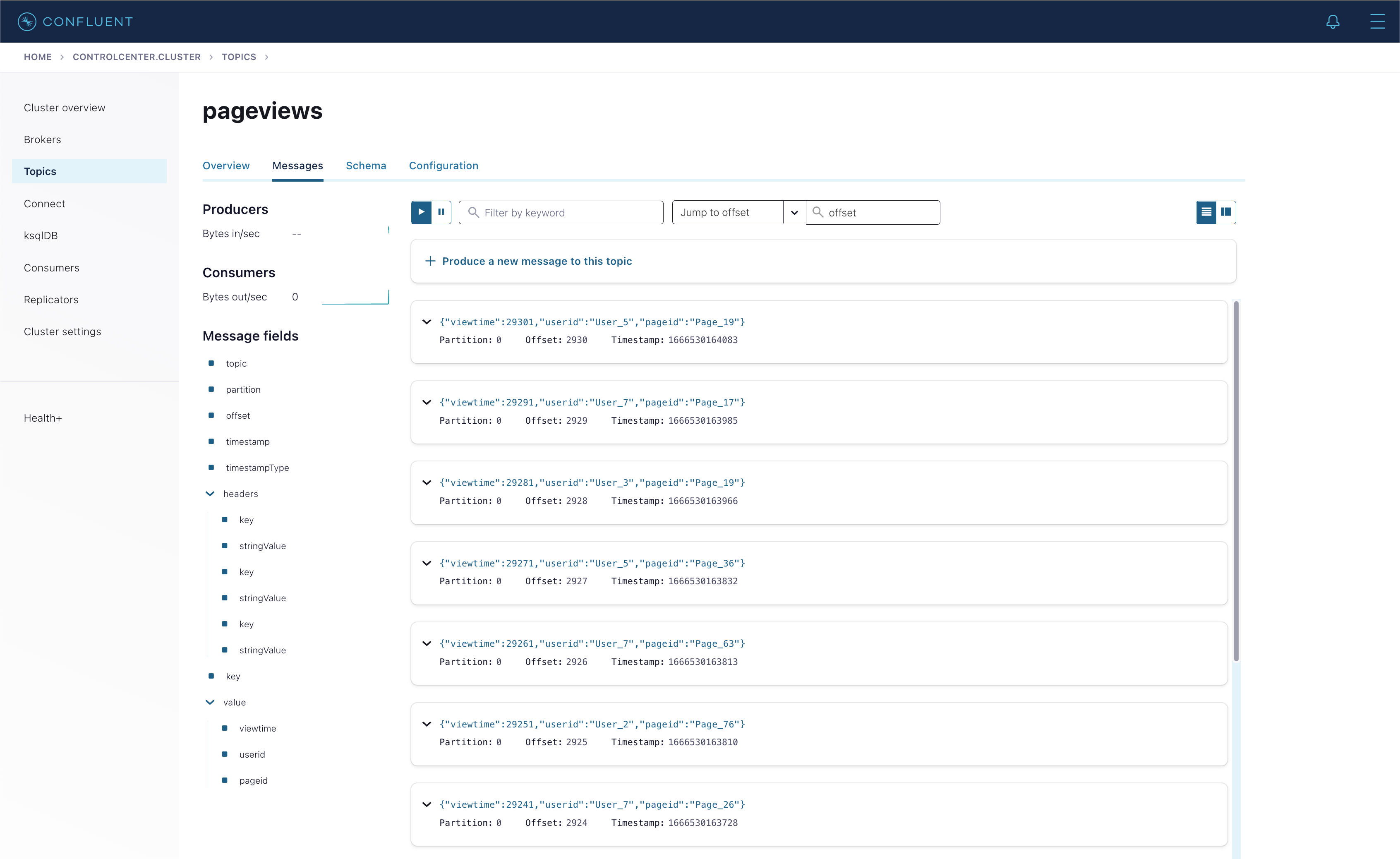

Topics > pageviews 클릭 > Messages 탭 클릭해보자. pageviews topic에 실시간으로 데이터가 publish되고 있는 것을 확인할 수 있다.

pageviews
pageviews

참고

2.2 Joins Collections

ksqlDB의 Join와 기존 관계형 데이터베이스의 Join는 둘 이상의 데이터를 합친다는 점에서 비슷하다. Join 구문 사용해서 실시간으로 발생하는 streams 이벤트를 병합할 수 있다.

# 1.create stream
ksql> CREATE STREAM pageviews_stream
  WITH (KAFKA_TOPIC='pageviews', VALUE_FORMAT='AVRO');

# 2. create table
ksql> CREATE TABLE users_table (id VARCHAR PRIMARY KEY)
    WITH (KAFKA_TOPIC='users', VALUE_FORMAT='AVRO');

pageviews stream과 users table을 join해서 user_pageviews를 생성한다.

# user_pageviews는 USER_PAGEVIEWS topic이 생성이 된다
ksql> CREATE STREAM user_pageviews
  AS SELECT users_table.id AS userid, pageid, regionid, gender
     FROM pageviews_stream
              LEFT JOIN users_table ON pageviews_stream.userid = users_table.id
         EMIT CHANGES;

# user_pageviews stream에서 regionId가 8, 9로 끝나는 별도 pageviews를 생성
ksql> CREATE STREAM pageviews_region_like_89
  WITH (KAFKA_TOPIC='pageviews_filtered_r8_r9', VALUE_FORMAT='AVRO')
    AS SELECT * FROM user_pageviews
       WHERE regionid LIKE '%_8' OR regionid LIKE '%_9'
           EMIT CHANGES;

2.4 Windows

2.4.1 Time

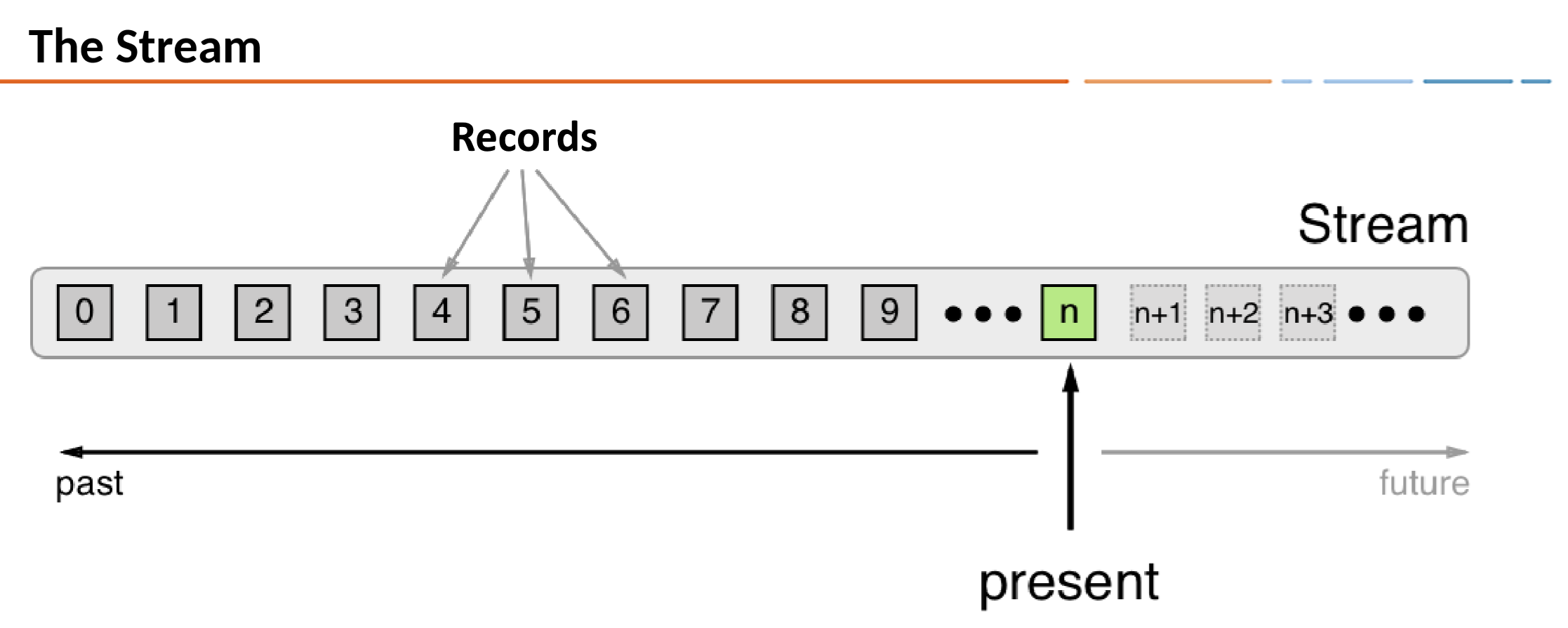

Diagram showing records in a ksqlDB stream
Diagram showing records in a ksqlDB stream

  • 각 Record에는 timestamp가 들어가 있다
  • Timestamp는 producer 어플리케이션이나 Kafka broker에 의해서 설정된다
  • Timestamp는 aggregation, join와 같은 시간 의존적인 작업에서 사용된다

2.4.2 Window

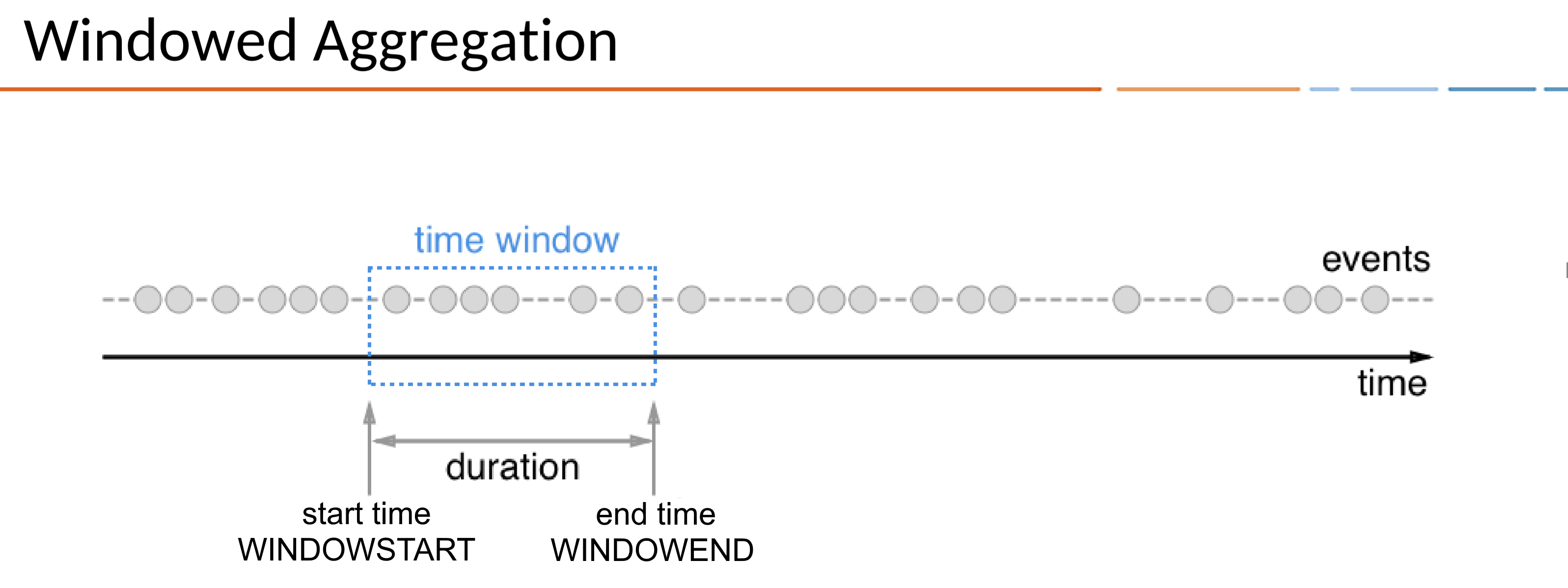

Diagram showing the relationship between records and time in a ksqlDB stream
Diagram showing the relationship between records and time in a ksqlDB stream

  • ksqlDB는 스트림을 이용해서 특정 기간(Window)의 이벤트를 집계해서 보내주는 형태의 Window 쿼리를 제공한다
  • 특정 기간을 Duration으로 나타내고, Duration은 WINDOWSTART / WINDOWEND로 표현할 수 있다
  • WINDOWSTART / WINDOWEND는 Window 쿼리를 생성하면 SELECT 절에 선언해서 사용할 수 있다

2.4.1 Window Types

KSQL에서 Time Windows을 정의하는 3가지 방법이 있다.

  • Tumbling

    • Time-based
    • Fixed-duration, non-overlapping, gap-less windows
    • ex. WINDOW TUMBLING (SIZE 1 HOUR)

  • Hopping

    • Time-based
    • Fixed-duration, overlapping windows
    • ex. WINDOW HOPPING (SIZE 30 SECONDS, ADVANCE BY 10 SECOND)

  • Session

    • Session-based
    • Dynamically-sized, non-overlapping, data-driven windows
    • Inactivity gap 값으로 활동이 있는 구간을 구분하여 Session Window를 생성한다
    • Session Window는 사용자 행동 분석(ex. 사용자 방문자 수)에 특히 유용하게 사용할 수 있다
    • ex. WINDOW SESSION (60 SECONDS)

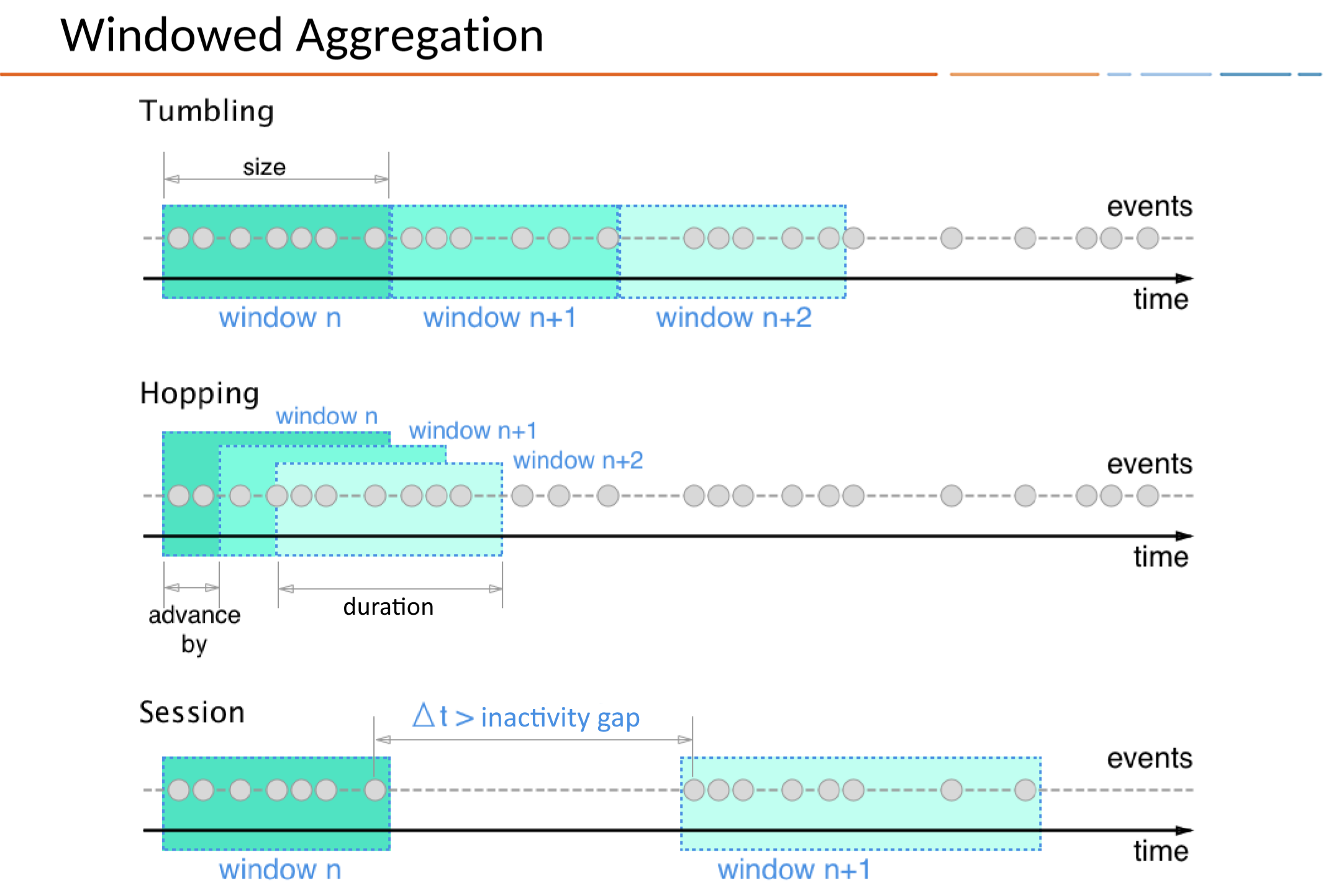

Diagram showing three types of time windows in ksqlDB streams: tumbling, hopping, and session
Diagram showing three types of time windows in ksqlDB streams: tumbling, hopping, and session

# 30초인 텀블링 창에서 영역 8과 9의 페이지뷰 수를 계산하는 pageviews_per_region_89라는 Table을 생성
ksql> CREATE TABLE pageviews_per_region_89 WITH (KEY_FORMAT='JSON')
  AS SELECT userid, gender, regionid, COUNT(*) AS numusers
    FROM pageviews_region_like_89
    WINDOW TUMBLING (SIZE 30 SECOND)
    GROUP BY userid, gender, regionid
    HAVING COUNT(*) > 1
EMIT CHANGES;
ksql> SELECT * FROM pageviews_per_region_89 EMIT CHANGES;

참고

3. REST API

$ curl --location --request POST 'http://localhost:8088/ksql' \
--header 'Content-Type: application/json' \
--data-raw '{
  "ksql": "show streams;",
  "streamProperties":{}
}'

[
  {
    "@type": "streams",
    "statementText": "show streams;",
    "streams": [
      {
        "type": "STREAM",
        "name": "RIDERLOCATIONS",
        "topic": "locations",
        "keyFormat": "KAFKA",
        "valueFormat": "JSON",
        "isWindowed": false
      },
      ...생략...
      {
        "type": "STREAM",
        "name": "USER_PAGEVIEWS",
        "topic": "USER_PAGEVIEWS",
        "keyFormat": "KAFKA",
        "valueFormat": "AVRO",
        "isWindowed": false
      }
    ],
    "warnings": []
  }
]

ksqlDB 서버는 REST API를 제공하고 있고 API 전체 문서는 아래 링크를 참고해주세요.

4. Connector Management

Kafka Connector는 여기를 참고해주세요

ksqlDB는 2가지 모드로 connector를 실행할 수 있다. 모드에 따라서 connector 어떻게 어디에서 실행할지를 결정한다.

  • Embedded

    • Embedded 모드에서는 ksqlDB는 서버에서 직접 connector를 실행한다

  • External

    • 이 모드는 외부 Kafka Connect 클러스터와 통신하는 방식이다
ksql> CREATE SINK CONNECTOR `mongodb-test-sink-connector` WITH (
   "connector.class"='com.mongodb.kafka.connect.MongoSinkConnector',
   "key.converter"='org.apache.kafka.connect.json.JsonConverter',
   "value.converter"='org.apache.kafka.connect.json.JsonConverter',
   "key.converter.schemas.enable"='false',
   "value.converter.schemas.enable"='false',
   "tasks.max"='1',
   "connection.uri"='mongodb://MongoDBIPv4Address:27017/admin?readPreference=primary&appname=ksqldbConnect&ssl=false',
   "database"='local',
   "collection"='mongodb-connect',
   "topics"='test.topic'
);

참고

5. KSQL Library

When

ksqlDB는 Kafka 기반으로 데이터를 처리하기 때문에 실시간으로 데이터를 변환, 통합 및 분석이 즉시 필요한 곳에 사용한다. 아래와 같이 다양한 분야에서 사용될 수 있다.

  • 이상 징후 및 패턴 감지
  • 실시간 분석
  • 예측 분석
  • 물류 및 IoT 관리
  • 실시간 경고 및 알림
  • 인프라 현대화
  • Customer 360
  • 사이버 보안

참고

FAQ

ksqlDB 다양한 FAQ는 아래를 참고해주세요.

1. ksqlDB의 License는 Apache License 2.0인가?

  • Apache License는 아니다
  • ksqlDB는 Confluent Community License가 부여되었고 Confluent 회사 제품으로 관리되고 있다

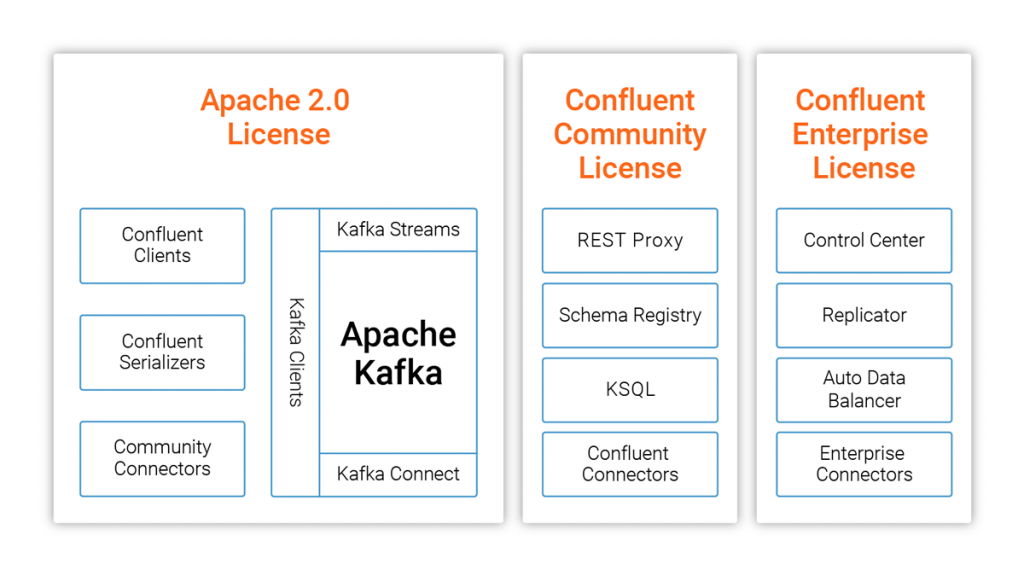

2. Confluent Community License는 어떤 제약이 있나?

Apache 2.0 License | Confluent Community License | Confluent Enterprise License
Apache 2.0 License | Confluent Community License | Confluent Enterprise License

Wrap up

ksqlDB는 이미 우리에게 익숙한 SQL 구문으로 Kafka에서 스트리밍 처리를 쉽게 할 수 있도록 도와준다.

몇개 안되는 Stream과 Table 생성의 경우에 충분히 Control Center 나 CLI에서 생성해서 사용할 수 있지만, 여러 Stream간의 Pipeline이 필요한 경우에는 보다 쉽게 사용할 수 Stream Designer UI를 사용해보면 좋을 것 같다.

Reference

Previous Post
Kafka Connect에 대한 소개
Next Post
jq - 명령어 JSON 처리기 사용법
@Frank Oh
안녕하세요. 방문해주셔서 감사합니다. 컴퓨터 관련 스터디한 내용 기록하는 블로그입니다.
