Multi WAS 환경을 위한 Cluster 환경의 Quartz Job Scheduler 구현

@Frank Oh · October 13, 2019 · 10 min read

1. 들어가며

Quartz에서는 메모리 기반의 스케줄러뿐만이 아니라 DB 기반의 스케줄러도 지원합니다. DB 기반의 스케줄러의 경우에는 스케줄러 정보를 메모리가 아닌 DB에 저장하기 때문에 다중 서버 간의 스케줄링이 가능합니다. Quartz는 master-slave 형태로 서로 간의 통신을 하지 않고 단순히 DB 업데이트 정보를 기반으로 각각의 스케줄 인스턴스가 자기가 실행해야 하는 Job을 실행합니다.

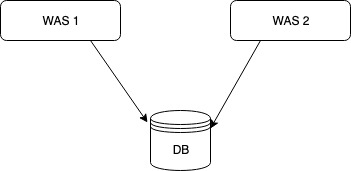

quartz

Cluster 환경에서 스케줄링이 가능하기 때문에 Non-Cluster 환경에 비해 여러 가지 장점이 기본적으로 제공됩니다.

  • 고가용성 (High Availability)

    • 한 서버가 셧다운 되더라도 다른 서버에 의해 Job이 실행되어 다운 타임이 없다
  • 확장성 (Scalability)

    • Quartz 설정된 서버를 구동하면 자동으로 DB에 스케줄 인스턴스로 등록된다
    • 셧다운 된 서버는 다른 서버에 의해서 DB에서 삭제된다
  • 로드 밸런싱 (Load balancing)

    • Cluster 구성으로 여러 Job이 여러 서버에 분산되어 실행된다
    • 로드 밸런싱 알고리즘에는 Hashing, Round-robin 등등이 존재하지만, Quartz에서는 최소한의 구현으로 random 알고리즘만을 제공한다

2. 개발 환경

포스팅에서 작성한 코드는 아래 github 링크를 참조해주세요.

  • OS : Mac OS
  • IDE: Intellij
  • Java : JDK 1.8
  • Source code : github
  • Software management tool : Maven

3. 스프링 부트 기반의 Quartz Cluster 스케줄러 구축

3.1 Quartz를 위한 DB 스키마 생성

DB 스키마는 Quartz의 소스코드 에 포함되어 있어서 원하는 DB 스키마를 소스코드에서 찾습니다. 저는 MySql를 사용하겠습니다.

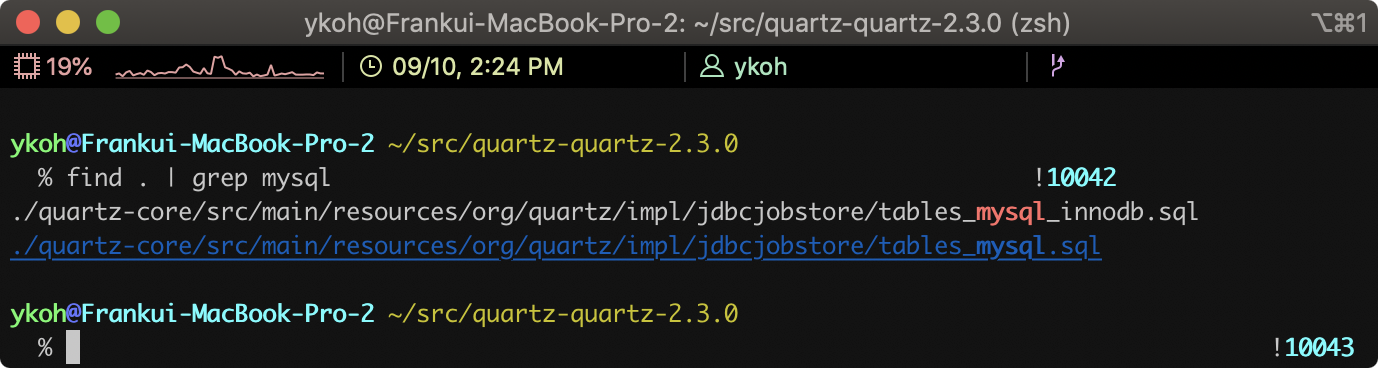

image 26

$ cat tables_mysql_innodb.sql
(생략)...
CREATE TABLE QRTZ_JOB_DETAILS(
SCHED_NAME VARCHAR(120) NOT NULL,
JOB_NAME VARCHAR(190) NOT NULL,
JOB_GROUP VARCHAR(190) NOT NULL,
DESCRIPTION VARCHAR(250) NULL,
JOB_CLASS_NAME VARCHAR(250) NOT NULL,
IS_DURABLE VARCHAR(1) NOT NULL,
IS_NONCONCURRENT VARCHAR(1) NOT NULL,
IS_UPDATE_DATA VARCHAR(1) NOT NULL,
REQUESTS_RECOVERY VARCHAR(1) NOT NULL,
JOB_DATA BLOB NULL,
PRIMARY KEY (SCHED_NAME,JOB_NAME,JOB_GROUP))
ENGINE=InnoDB;(생략)...

DB에 quartz용 database를 생성하고 schema script를 실행합니다.

mysql> CREATE DATABASE spring_boot_quartz_cluster

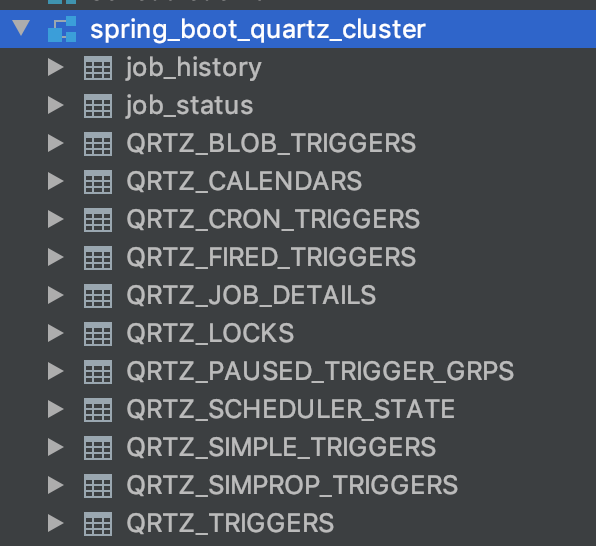

image 44

3.2 Maven 라이브러리 추가

Quartz Cluster 구성을 위해 스프링 부트에서 필요한 라이브러리를 추가합니다.

<dependency>
    <groupId>org.springframework.boot</groupId>
    <artifactId>spring-boot-starter-data-jpa</artifactId>
</dependency>
<dependency>
    <groupId>org.springframework.boot</groupId>
    <artifactId>spring-boot-starter-quartz</artifactId>
</dependency>
<dependency>
    <groupId>mysql</groupId>
    <artifactId>mysql-connector-java</artifactId>
    <version>5.1.48</version>
</dependency>

3.3 Quartz 관련 설정

3.3.1 DataSource 및 Quartz 속성값 설정하기

Spring Boot에서 dataSource 설정은 간단합니다. @EnableAutoConfiguration 어노테이션(@SpringBootApplication 어노테이션에 의해 포함됨)에 의해서 application.properties 내의 spring.datasource.* 속성은 정의하면 자동으로 인식이 됩니다.

하지만, JavaConfig로 별도의 DataSource를 구현하여 Bean을 등록했다면 spring.datasource.* 속성은 적용되지 않습니다.

## Spring DATASOURCE (DataSourceAutoConfiguration & DataSourceProperties)
spring.datasource.platform=org.hibernate.dialect.MySQL5Dialect
spring.datasource.driver-class-name=com.mysql.jdbc.Driver
spring.datasource.url=jdbc:mysql://localhost:3306/spring_boot_quartz_cluster?useSSL=false&serverTimezone=UTC&useLegacyDatetimeCode=false
spring.datasource.username=mybatis
spring.datasource.password=mybatis$

Quartz 속성에 대한 자세한 내용은 Quartz 공식 페이지 를 참고해주세요. 개인적으로 이해 안 되었던 부분은 간단하게 추가 설명을 달았습니다.

#Quartz
spring.quartz.scheduler-name=QuartzScheduler
[spring.quartz.properties.org.quartz.scheduler.instanceId=AUTO](http://spring.quartz.properties.org.quartz.scheduler.instanceid=auto/)
[spring.quartz.properties.org.quartz.threadPool.threadCount=20](http://spring.quartz.properties.org.quartz.threadpool.threadcount=20/)
[spring.quartz.properties.org.quartz.jobStore.tablePrefix=QRTZ](http://spring.quartz.properties.org.quartz.jobstore.tableprefix=qrtz/) _
[spring.quartz.properties.org.quartz.jobStore.isClustered=true](http://spring.quartz.properties.org.quartz.jobstore.isclustered=true/)
[spring.quartz.properties.org.quartz.jobStore.class=org.quartz.impl.jdbcjobstore.JobStoreTX](http://spring.quartz.properties.org.quartz.jobstore.class=org.quartz.impl.jdbcjobstore.jobstoretx/)
[spring.quartz.properties.org.quartz.jobStore.driverDelegateClass=org.quartz.impl.jdbcjobstore.StdJDBCDelegate](http://spring.quartz.properties.org.quartz.jobstore.driverdelegateclass=org.quartz.impl.jdbcjobstore.stdjdbcdelegate/)
[spring.quartz.properties.org.quartz.jobStore.useProperties=true](http://spring.quartz.properties.org.quartz.jobstore.useproperties=true/)
[spring.quartz.properties.org.quartz.jobStore.misfireThreshold=60000](http://spring.quartz.properties.org.quartz.jobstore.misfirethreshold=60000/)
  • jobStore.useProperties=true

    • 이 값이 true이면 DB에 JobDataMaps에 저장되는 값이 binary가 아닌 string 값으로 저장된다
  • jobStore.misfireThreshold=60000 (기본 값 : 1분)

    • Job이 실행되어야 하는데 서버가 셧다운 되었거나 쓰레드가 부족한 경우에 제시간에 실행이 안될 수 있는데 이 경우를 misfire (불발) 되었다고 한다
    • Trigger가 misfire된 것으로 간주되는 시간으로 1분이 지나면 misFire 되었다고 판단한다

3.3.2 Quartz에 dataSource 설정하기

SchedulerFactoryBean에 dataSource를 지정하면 됩니다.

@Autowired
private DataSource dataSource;

@Bean
public SchedulerFactoryBean schedulerFactoryBean(ApplicationContext applicationContext) {(생략)...
	schedulerFactoryBean.setDataSource(dataSource); 이 부분만 추가하면 된다
	schedulerFactoryBean.setQuartzProperties(properties);
	schedulerFactoryBean.setWaitForJobsToCompleteOnShutdown(true);
	return schedulerFactoryBean;
}

간단하죠? 메모리기반으로 작성된 Quartz 소스 와 비교하면 어떻게 다르게 구성 되었는지 한 눈에 쉽게 파악할 수 있습니다. 파일이나 폴더를 비교하는 프로그램 중에 개인적으로 저는 Meld 라는 오픈소스를 잘 사용합니다.

한번 설치해서 비교해보세요. 블로그보다 코드만 보고도 쉽게 파악할 수 있습니다.

$ brew cask install meld
$ cd tutorials-java
$ meld springboot-quartz-cluster/ springboot-quartz-in-memory

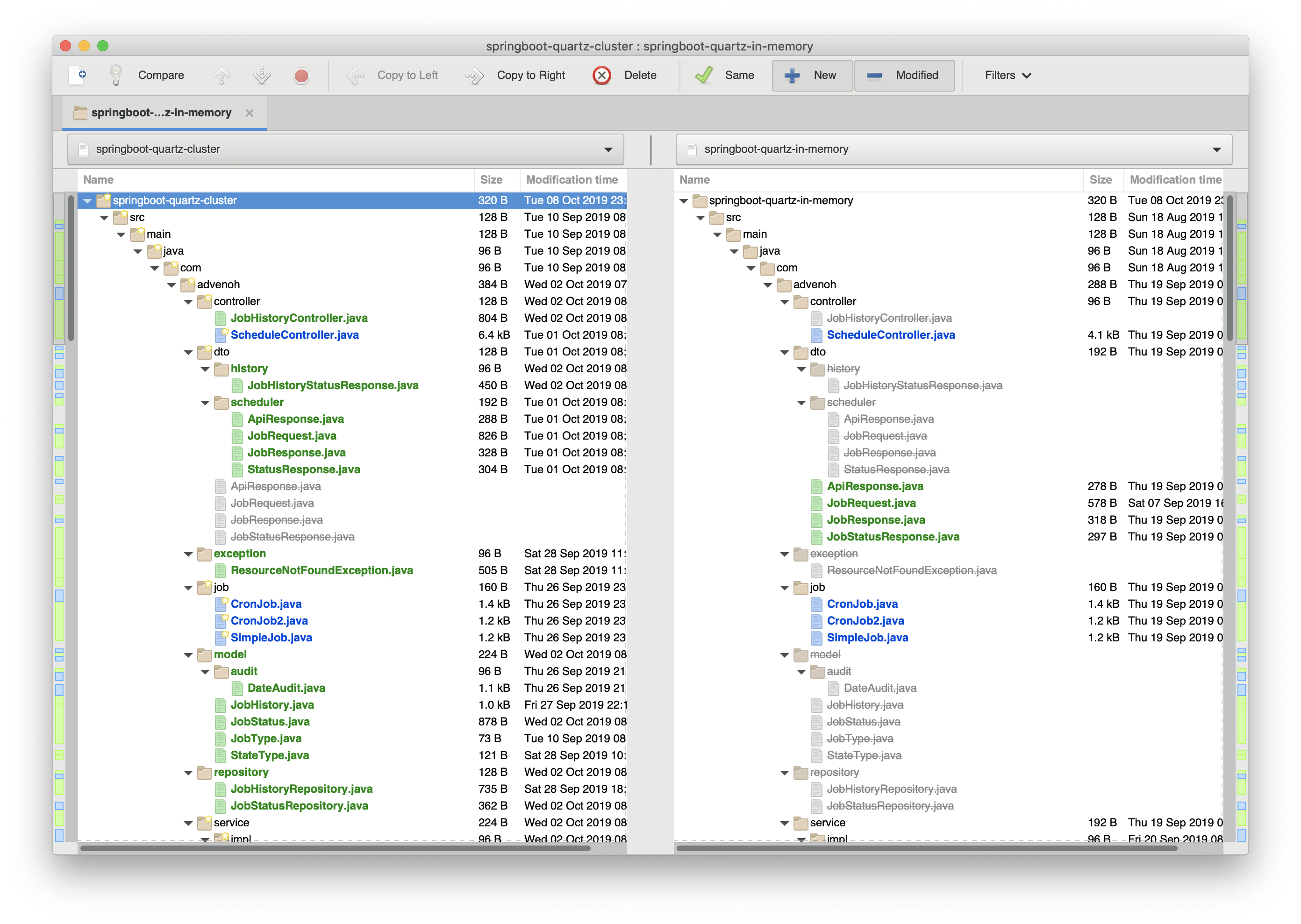

image 9

3.3.3 이중화 서버 구동

서버를 이중화로 구동했을 때도 이상이 없이 스케줄러가 잘 돌아가는지 확인해볼까요? 먼저 프로젝트를 복사할게요.

$ cp -r springboot-quartz-cluster/ springboot-quartz-cluster2

복사하고 나서 서버 포트를 다른 번호로 변경합니다.

$ cd springboot-quartz-cluster2
$ code src_main_resources/application.properties
server.port=7070

$ mvn spring-boot:run

서버를 각각 실행하고 나서 QRTZ_SCHEDULER_STATE 테이블에서 2개의 인스턴스가 등록되었는지 확인합니다.

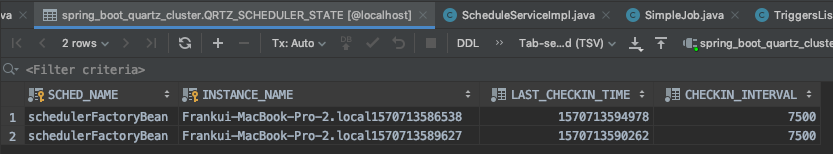

mysql> SELECT * FROM QRTZ_SCHEDULER_STATE;

image 42

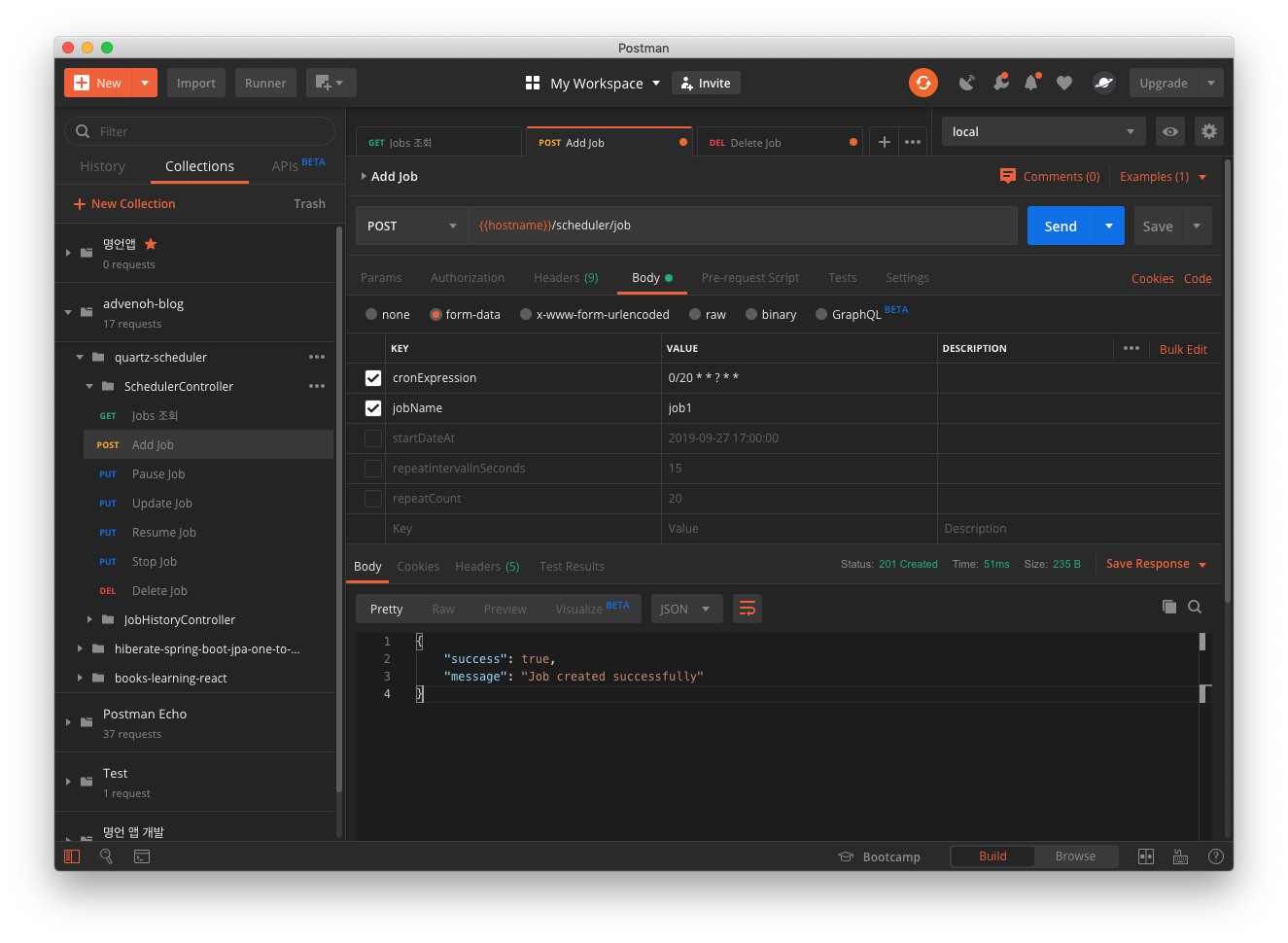

Postman에서 임의로 job을 추가합니다.

image 45

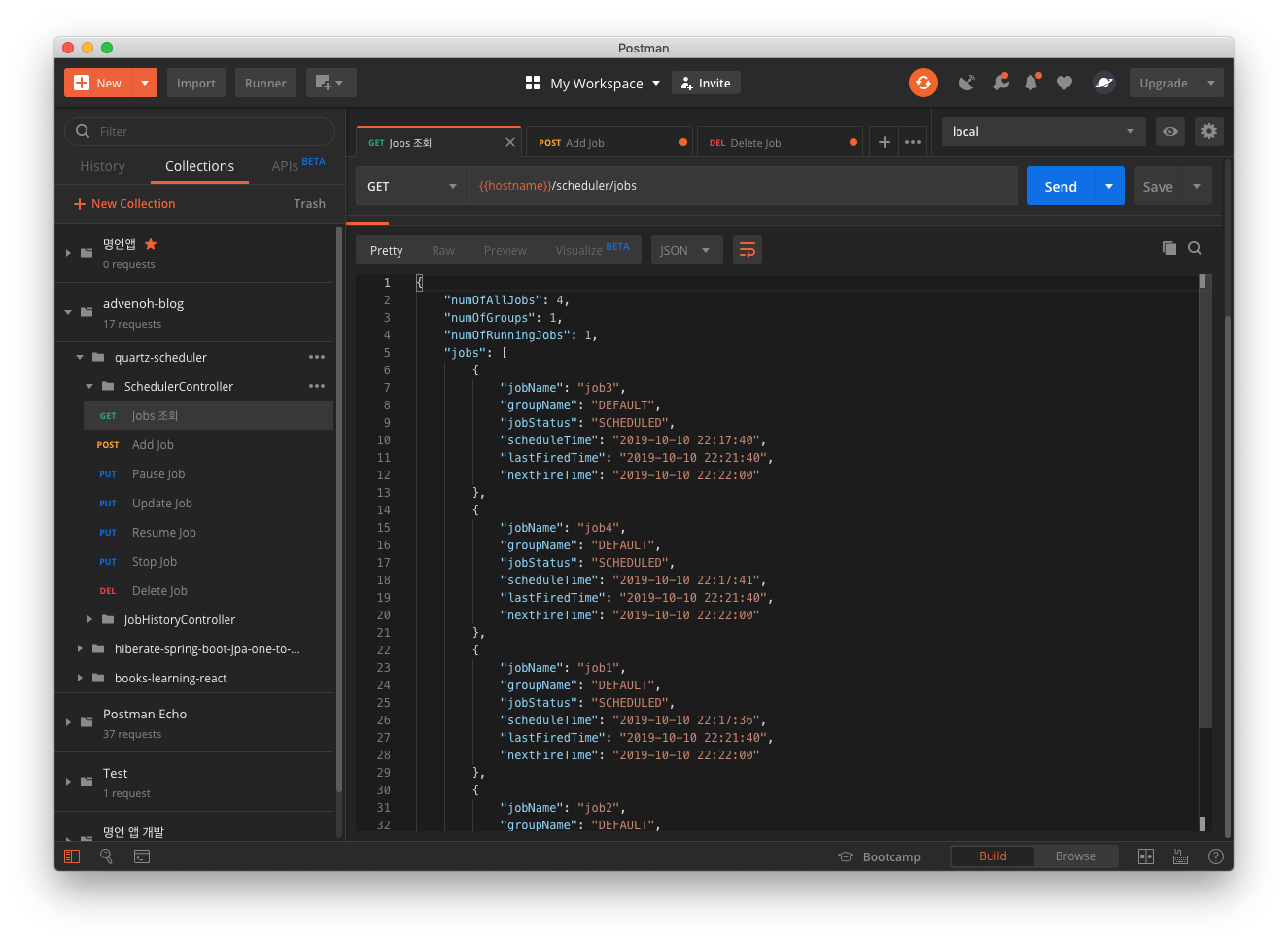

GET /scheduler/jobs API로 조회해보면 잘 등록된 것을 확인할 수 있습니다.

image 6

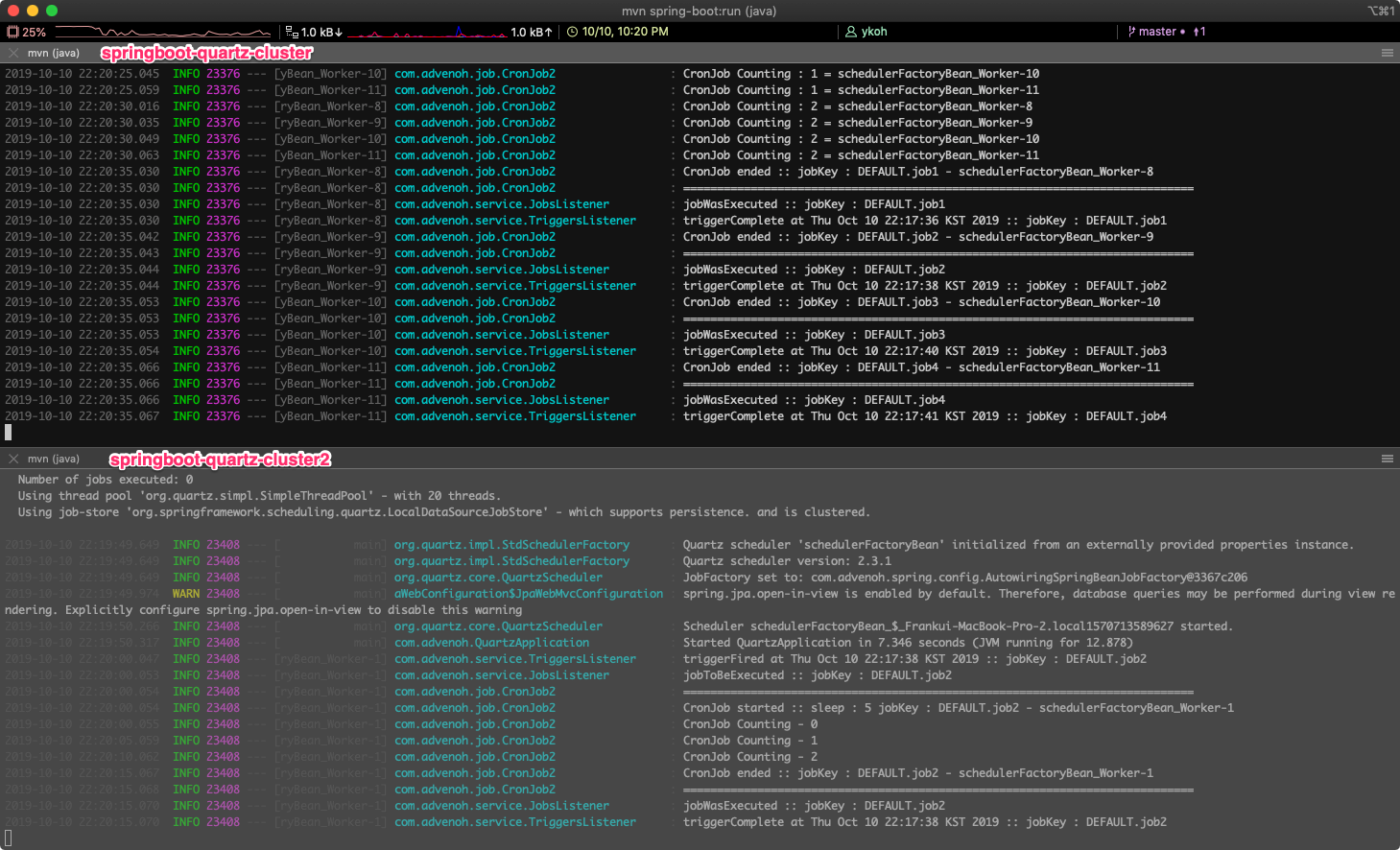

각 WAS에서 job이 실행되는 것도 터미널에서 볼 수 있습니다. WAS1 (quartz-cluster)를 셧다운 시켜보면 WAS2 (quartz-cluster2)가 job을 픽업해서 이상 없이 실행하는 것을 확인할 수 있습니다.

B7C01E92 4F84 4145 911A DF381722A831

3.4 Quartz Cluster 설정시 주의사항

  • 서버 타임 동기화

    • Quartz는 내부적인 로직안에서 타임으로 판단하는 부분이 많아서 서버 타임 동기화는 필수이다
  • Quartz 설정 튜닝

    • Job Workload Type에 따라서 Quartz 설정 튜닝이 필요하다
    • Long Jobs - 장시간 실행되는 Job (ex. CPU intensive)
    • Short Jobs - 짧게 실행되는 Job (ex. 1초마다 실행)
    • 특히 Short Job과 같은 경우에는 1초마다 실행되는 것을 보장해야 한다. 한 서버가 셧다운 되면 실행 중인 Job이 misfire 되고 다른 서버가 바로 이어서 실행해야 하는 조건이 있다면 튜닝은 필수이다

      • 참고로 현재 운용 중인 서버에서 Short Jobs이 많아 아래와 같이 튜닝을 했다
#============================================================================
# Configure Main Scheduler Properties
#============================================================================
org.quartz.scheduler.instanceName=admin-tmon-media
org.quartz.scheduler.instanceId=AUTO
org.quartz.scheduler.batchTriggerAcquisitionMaxCount=20
org.quartz.scheduler.idleWaitTime=1000
org.quartz.scheduler.skipUpdateCheck=true

#============================================================================
# Configure ThreadPool
#============================================================================

org.quartz.threadPool.threadCount=20
org.quartz.threadPool.threadNamePrefix=QuartzScheduler

#============================================================================
# Configure JobStore
#============================================================================

org.quartz.jobStore.class=org.quartz.impl.jdbcjobstore.JobStoreCMT
org.quartz.jobStore.driverDelegateClass=org.quartz.impl.jdbcjobstore.StdJDBCDelegate
org.quartz.jobStore.useProperties=true
org.quartz.jobStore.misfireThreshold=1100
org.quartz.jobStore.tablePrefix=QRTZ\_
org.quartz.jobStore.isClustered=true
org.quartz.jobStore.clusterCheckinInterval=15000
org.quartz.jobStore.acquireTriggersWithinLock=true

3.5 Job History 기능

Quartz에서는 현재 실행되는 Job에 대해서만 관리하고 Job History에 대한 내용은 기록하지 않습니다. 나중에 어드민 UI 메인 페이지에 추가로 넣으면 좋을 것 같아서 이번에 작업을 같이했습니다. 이 내용은 어드민 UI 포스팅에서 다루도록 할게요.

4. 정리

Quartz Cluster 구성은 DB에 대한 dataSource 속성과 Cluster 관련 설정만 해주면 어렵지 않게 구성할 수 있습니다.

Quartz는 Cluster 환경으로 DB를 사용하고 DB에 접근할 때마다 lock을 걸고 정보를 업데이트합니다. Quartz 서버나 Short Jobs의 수가 많은 경우에는 lock이 더 많이 발생할 수 있어서 실행하려는 Job이 misfire 될 가능성이 커집니다. 이런 경우에는 Redis와 같은 다른 저장소를 사용하면 좋지 않을까 생각합니다.

Quartz에서는 기본적으로 2가지 저장소만 (Memory, DB) 제공하지만, Github에 Redis나 MongoDB와 같은 저장소에 저장할 수 있도록 구현체들이 있습니다. DB 실행 시 문제가 된다면 다른 저장소로 저장해보는 것도 좋을 듯해요.
